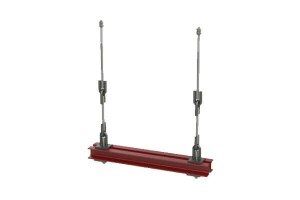

ПГ2ш Подвеска с двумя тягами, регулируемыми гайками, и опорной балкой из швеллеров

Шифр подвески трубопровода	Наружный диаметр трубопровода Ду	Нагрузка Рmax	Аmax	H, не менее	a	d	l	I1	l2	Масса, кг
ПГ2ш-108	108 – 114	750	450	530	34	12	76	336	–	8
ПГ2ш-133	133	900	500	550	48	16	93	344	–	10,7
ПГ2ш-159	159	1 300	550	550	48	16	93	344	–	12,8
ПГ2ш-194	194	1 800	600	550	43	16	95	344	—	16
ПГ2ш-219	219	2 400	650	550	43	16	97	344	—	19,9
ПГ2ш-273	273	2 100	700	550	43	16	97	344	—	21,1
ПГ2ш-273	273	4 500	700	630	51	20	115	412	—	34
ПГ2ш-325	325	2 400	750	550	43	16	97	344	—	21,7
ПГ2ш-325	325	4 500	750	G30	51	20	115	412	—	35,2
ПГ2ш-377	377	2 400	850	550	43	16	97	344	—	23,4
ПГ2ш-377	377	6 000	850	680	62	24	138	484	—	51,5
ПГ2ш-426	426	3 000	900	550	43	16	97	344	—	28,9
ПГ2ш-426	426	6 000	900	680	62	24	13	448	—	53,5
ПГ2ш-480	480	3 000	950	550	43	16	97	314	—	33
ПГ2ш-480	480	8 000	950	730	71	27	155	520	—	70
ПГ2ш-530	530	4 500	1000	630	51	20	115	412	—	40
ПГ2ш-530	530	8 000	1000	730	71	27	155	520	—	70,9
