Подвеска пружинная горизонтальных трубопроводов

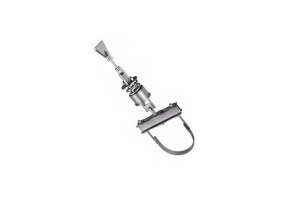

ТС-687.00.000 Подвеска пружинная горизонтальных трубопроводов

Обозначение Dн Допускаемая нагрузка кН (кгс) Рабочая деформа-ция пружины L L3 Масса, кг
на блок на пружину в свободном состоянии пружины
ТС-687.00.000 СБ 159 11 (1100) 16,7 (1666) 210 1428 + Lт 880 63,1
ТС-687.00.000-01 280 1598 + Lт 1050 69,4
ТС-687.00.000-02 219 24 (2400) 20,0 (2005) 210 1600 + Lт 960 74,1
ТС-687.00.000-03 280 1790 + Lт 1150 89,5
ТС-687.00.000-04 273 34 (3400) 26,9 (2686) 210 1790 + Lт 960 109,6
ТС-687.00.000-05 280 1980 + Lт 1150 123,3
ТС-687.00.000-06 325 48 (4800) 40,8 (4080) 210 2060 + Lт 1130 157,0
ТС-687.00.000-07 280 2300 + Lт 1370 183,4
ТС-687.00.000-08 377 210 2120 + Lт 1130 161,5
ТС-687.00.000-09 280 2360 + Lт 1370 185,6
ТС-687.00.000-10 426 55 (5500) 49,6 (4955) 210 2220 + Lт 1200 189,7
ТС-687.00.000-11 280 2420 + Lт 1400 218,0
ТС-687.00.000-12 159 11 (1100) 16,7 (1666) 70 1078 + Lт 530 35,0
ТС-687.00.000-13 140 1248 + Lт 700 43,5
ТС-687.00.000-14 219 24 (2400) 20,0 (2005) 70 1170 + Lт 530 43,1
ТС-687.00.000-15 140 1340 + Lт 700 53,9
ТС-687.00.000-16 273 34 (3400) 26,9 (2686) 70 1360 + Lт 53 64,2
ТС-687.00.000-17 140 1530 + Lт 700 118,4
ТС-687.00.000-18 325 48 (4800) 40,8 (4080) 70 1550 + Lт 620 89,4
ТС-687.00.000-19 140 1780 + Lт 850 114,2
ТС-687.00.000-20 377 70 1610 + Lт 620 90,2
ТС-687.00.000-21 140 1840 + Lт 850 115,0
ТС-687.00.000-22 426 55 (5500) 49,6 (4955) 70 1640 + Lт 620 105,5
ТС-687.00.000-23 140 1870 + Lт 850 134,5

Оставьте заявку

ТС-688.00.000 Подвеска пружинная горизонтальных трубопроводов

Обозначение Dн Рабочая деформа-ция пружины А d И L L3 Е Масса, кг.
в свободном состоянии пружины
ТС-688.00.000СБ 377 210 550 24 530 Lт + 1695 960 640 223,0
ТС-688.00.000-01 280 Lт + 1885 1150 250,4
ТС-688.00.000-02 426 210 600 30 550 Lт + 1900 1130 680 299,1
ТС-688.00.000-03 280 Lт + 2140 1370 347,7
ТС-688.00.000-04 530 210 710 Lт + 1900 1130 800 315,2
ТС-688.00.000-05 280 Lт + 2140 1370 377,0
ТС-688.00.000-06 630 210 800 600 Lт + 1950 1130 890 330,0
ТС-688.00.000-07 280 Lт + 2190 1370 382,8
ТС-688.00.000-08 720 210 920 730 Lт + 2150 1200 1030 403,9
ТС-688.00.000-09 280 Lт + 2350 1400 460,5
ТС-688.00.000-10 820 210 1020 780 Lт + 2200 1200 1130 419,8
ТС-688.00.000-11 280 Lт + 2400 1400 476,4
ТС-688.00.000-12 920 210 1120 830 Lт + 2250 1200 1230 430,6
ТС-688.00.000-13 280 Lт + 2450 1400 487,2
ТС-688.00.000-14 1020 210 1220 860 Lт + 2280 1200 1330 438,3
ТС-688.00.000-15 280 Lт + 2480 1400 494,9
ТС-688.00.000-16 1220 210 1420 980 Lт + 2400 1200 1530 453,7
ТС-688.00.000-17 280 Lт + 2600 1400 510,3
ТС-688.00.000-18 1420 210 1620 1080 Lт + 2500 1200 1730 449,3
ТС-688.00.000-19 280 Lт + 2700 1400 505,9

Оставьте заявку

ТС-689.00.000 Подвеска пружинная горизонтальных трубопроводов

Обозначение Dн А Е Е1 L L1 L3 l* Масса, кг
в свободном состоянии пружины
ТС-689.00.000СБ 377 1000 1080 124 Lт+1090 Lт+590 700 50 110,8
ТС-689.00.000-01 800 880 Lт+1160 Lт+655 60 237,6
ТС-689.00.000-02 426 1080 1180 140 Lт+630 245,0
ТС-689.00.000-03 880 980 Lт+1365 Lт+810 850 80 209,2
ТС-689.00.000-04 530 1200 1300 160 Lт+760 220,8
ТС-689.00.000-05 1000 1100 261,0
ТС-689.00.000-06 630 1300 1440 180 Lт+1400 Lт+745 243,4
ТС-689.00.000-07 1160 1300 Lт+1490 Lт+775 90 320,2
ТС-689.00.000-08 720 1460 1600 200 Lт+1500 Lт+700 80 298,2
ТС-689.00.000-09 1260 1360 640 Lт+1920 Lт+1120 90 497,8
ТС-689.00.000-10 820 1600 1800 200 Lт+1500 Lт+650 80 307.0
ТС-689.00.000-11 1360 1460 640 Lт+1875 Lт+1170 100 653,6
ТС-689.00.000-12 920 1700 1900 200 Lт+1590 Lт+635 90 377,0
ТС-689.00.000-13 1460 1680 670 Lт+1935 Lт+1120 100 766,8
ТС-689.00.000-14 1020 1760 1880 Lт+1960 Lт+1095 652,0
ТС-689.00.000-15 1560 1680 Lт+2055 Lт+1200 120 821,4
ТС-689.00.000-16 1220 1760 1880 700 Lт+2105 Lт+1100 883,6
ТС-689.00.000-17 1420 1960 2080 Lт+1000 945,8
